AVEC UNE PLAGE DE SERRAGE AUTO-AJUSTABLE TRÈS FLEXIBLE ET UN SERRAGE JUSQU'À 5 FOIS PLUS RAPIDE
Les serre-joints articulés à profondeur variable STC de BESSEY combinent une technologie innovante à la plus haute qualité BESSEY. Le résultat : Les serre-joints articulés BESSEY offrent une plage de serrage extrêmement étendue et s'adaptent automatiquement aux différentes dimensions des pièces à travailler dans une certaine plage de serrage. Leurs avantages sont évidents :
Une seule grandeur de serre-joints articulé BESSEY permet de remplacer plusieurs grandeurs des autres serre-joints offerts sur le marché et ils peuvent être utilisés jusqu'à 5 fois plus rapidement.
LES AVANTAGES DES SERRE-JOINTS ARTICULÉS BESSEY
« BESSEY. Tout simplement meilleur. » – un défi que BESSEY a cherché à relever, même lorsque l'on cherchait des options pour élargir notre gamme. Cela impliquait une analyse approfondie des outils de serrage de notre gamme de produits actuelle. Il nous est rapidement apparu que le segment des serre-joints articulés devait être au premier plan de nos efforts d'innovation car il s'agit d'un segment composé de produits qui n'ont pas beaucoup évolué depuis des années. Dans son développement, BESSEY a poursuivi un objectif : « Innover plutôt qu'imiter ». Les inconvénients les plus importants des serre-joints articulés traditionnels – réglage fastidieux de la plage de serrage et manque d'options pour faire varier la force de serrage – devaient être éliminés. Mais comment? En adaptant aux serre-joints articulés BESSEY le principe de serrage à vis d'ajustement rapide à différentes dimensions de pièces à travailler.
Polyvalence sans compromis
Une seule grandeur de serre-joints articulé BESSEY permet de remplacer plusieurs grandeurs de serre-joints de la concurrence :
- grâce à une plage de serrage extrêmement étendue offerte par un mécanisme de serrage breveté
Prêts à travailler
Les serre-joints articulés STC de BESSEY s'adaptent aux pièces d'épaisseur variable – sans réglage manuel du mandrin et avec pratiquement la même force de serrage :
- grâce à une plage de largeur de serrage automatique
Puissance toute en douceur
Même les pièces à travailler délicates comme les surfaces plaquées ou vernies, peuvent être serrées en douceur :
- grâce à la plaque de pression mobile avec capuchon de protection amovible
- grâce à l'uniformité de la force de serrage que procure la vis de réglage
QUAND UN SERRE-JOINTS ARTICULÉ PEUT-IL ÊTRE UTILISÉ?
Serre-joints articulé horizontal

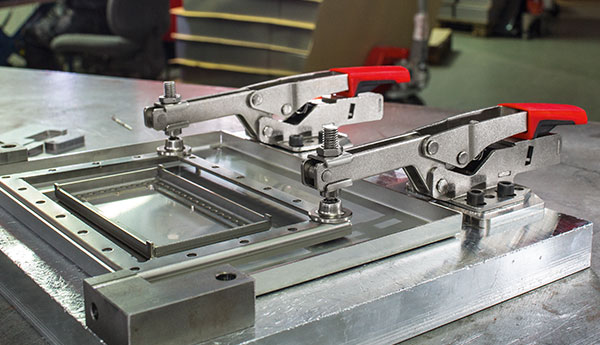

Le serre-joints articulé horizontal STC-HH est une option de fixation idéale des pièces à travailler lorsqu'une poignée pourrait gêner le travail. Ici, la pièce à usiner est fixée rapidement par le haut, la pression de la poignée étant exercée par le haut. En position de serrage, la poignée reste parallèle à la surface de contact, permettant un travail plus sécuritaire.
Les serre-joints articulés horizontaux à profondeur variable sont offerts avec une plaque de base horizontale dotée de plages de serrage de 35, 40 et 60 mm.
Serre-joint articulé à réglage automatique, horizontal
En savoir plusSerre-joint articulé à réglage automatique, horizontal
En savoir plusSerre-joint articulé à réglage automatique, horizontal
En savoir plusSerre-joints articulé à réglage automatique, vertical

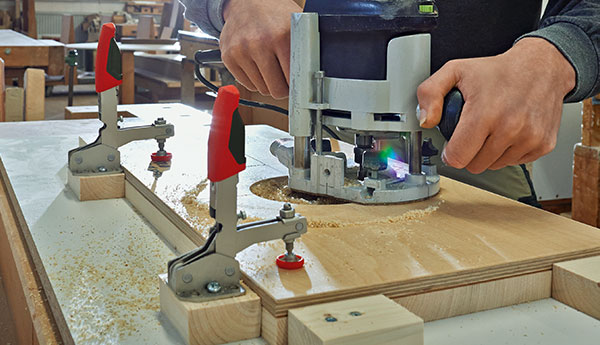

Avec le serre-joints articulé vertical STC-VH, la pièce à travailler est fixée par le haut, comme avec le serre-joints horizontal. Dans ce cas cependant, le levier est déplacé de bas en haut pour serrer, et reste en position de serrage verticale par rapport à la table. Ce mode de serrage peut être particulièrement avantageux lors de travaux dans des zones difficiles d'accès ou lors de travaux devant être faits en position opposée à l'outil de serrage.
Les serre-joints articulés verticaux à profondeur variable sont offerts avec une plaque de base horizontale dotée de plages de serrage de 35 et 40 mm.
Serre-joint articulé à réglage automatique, vertical
En savoir plusSerre-joints articulé en ligne

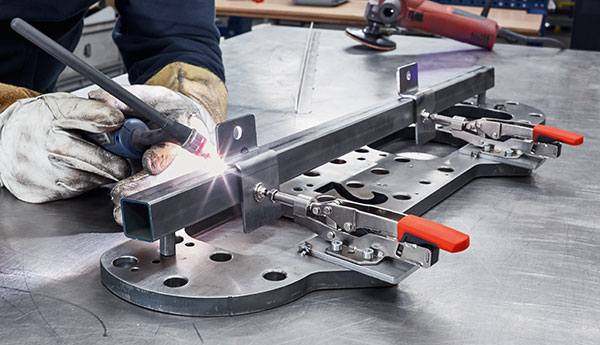

Le serre-joints articulé de type pousser/tirer STC-IHH est particulièrement bien adapté pour les travaux de fraisage et de perçage. Le mouvement du levier est converti en mouvement axial de la tige de poussée, ce qui signifie que la pièce à travailler est fixée par le côté plutôt que par le haut.
Les serre-joints à profondeur variable de type pousser/tirer sont disponibles avec une plaque de base horizontale offrant des plages de serrage de 25 et 35 mm.
Serre-joint articulé à réglage automatique, en ligne
En savoir plusUTILISATION SUR LES TABLES DE SOUDAGE
For the use on welding tables with 16 mm and 28 mm hole diameters
Pour une utilisation sur des tables de soudage dotées de trous de 16 mm et 28 mm
L'adaptateur pour serre-joints articulé TWA-STC est conçu pour être utilisé directement dans le modèle de trous des tables de soudage.
Il peut également être fixé sans boulon à la rallonge appropriée TWX. La bague de réglage peut être utilisée pour abaisser la rallonge par rapport à la table à l'aide de réglages infinis. Combiné de cette manière, le serre-joints articulé peut également être positionné au-dessus de la table, sur la pièce à travailler.
Rallonge TWX
En savoir plusUTILISATION SUR LES TABLES MULTIFONCTIONS
Pour une utilisation avec un diamètre de trou de 20 mm et une épaisseur de plaque de 19 à 25 mm (p. ex. Festool MFT ou Sortimo WorkMo)
L'adaptateur STC-SET-T20 permet d'utiliser les serre-joints articulés BESSEY sur les tables multifonctions. Cet accessoire en trois parties peut être assemblé en quelques étapes simples. Pour cela, une goupille de verrouillage est fixée via une vis cylindrique sous la plaque de base. Ainsi ajoutée, le serre-joints articulé peut être utilisé directement dans la table multifonction et fixé par le dessous à l'aide d'un écrou moleté.
L'adaptateur STC-SET-T20 est disponible individuellement, mais est également offert combiné à un serre-joints articulé en tant que STC-Set pour les tables multifonctions.
STC-Set-T20 pour MFT Tables
En savoir plusWATCH IT NOW ON YOUTREGARDER MAINTENANT SUR YOUTUBE !UBE!
DONNÉES CAD POUR SAUTERELLES À SERRAGE
CAD
Vous trouverez les données CAD pour votre projet de sauterelle à serrage dans notre zone de téléchargement.
